质量流量计发布日期：(2022/7/14) 点击次数：902 |
|
|

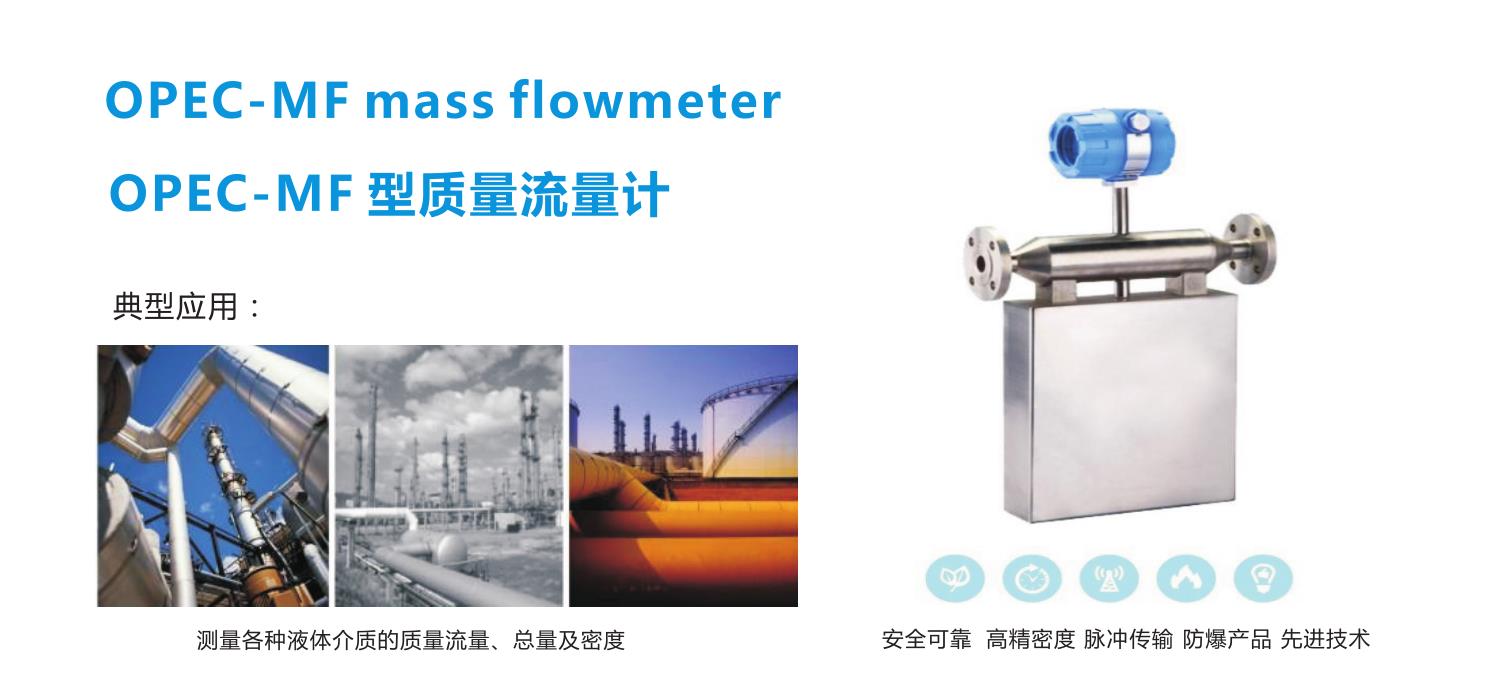

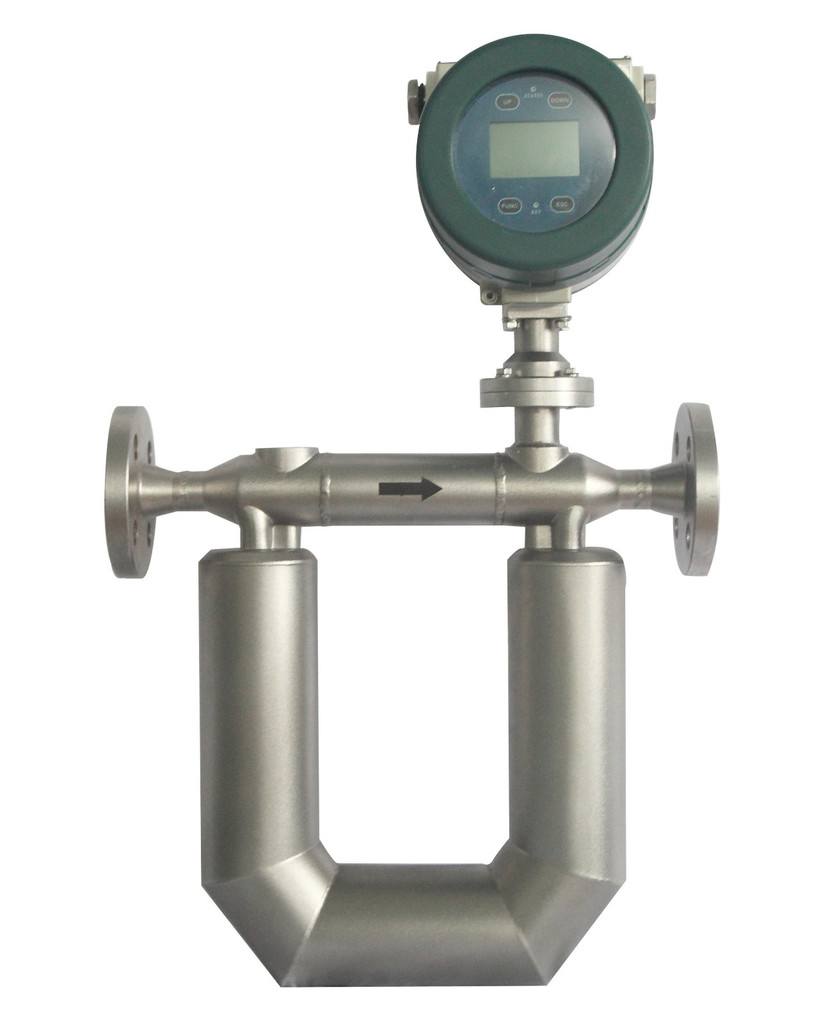

一、概述 XCS-MF型质量流量计是一种高精度流量测量仪表。由于其优异的性能，使其测量准确度高,对流体状态要求低，压力损失 小，可直接用来测量管道中液体、气体、固液、气固的质量流量及总量、体积流量及总量，介质的密度、温度、溶液的浓度以及较均 匀混合的两种液体各自的浓度等参数，测量的准确度胜过其他所有流量计。 该质量流量计内部没有活动部件,对工况条件也没有苛刻的要求，具有抗干扰能力强，测量精度高、量程比大、工作稳定可靠、 对安装要求低、对流体状态要求低，压力损失小等优点,且易清洗、具备自排空功能；适用于实时在线测量和实时在线监控。其基本 技术指标已达到国际先进水平，具有非常广阔的发展及应用前景。 本公司质量流量计执行标准为： JJG 897-1995质量流量计检定规程 JJG1038-2008质量流量计检定规程
二.测量原理
当满足两个条件：（1）双弯管以一定的频率宸动，（2 ）管道中有流体动时，就会产生一种新的力一一科 氏力，这个力是由管道震动和管道流体流动合成产生的附加力，这个力在弯道上产生了扭矩，使得弯管对称其 中心线发生扭转。通过弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。

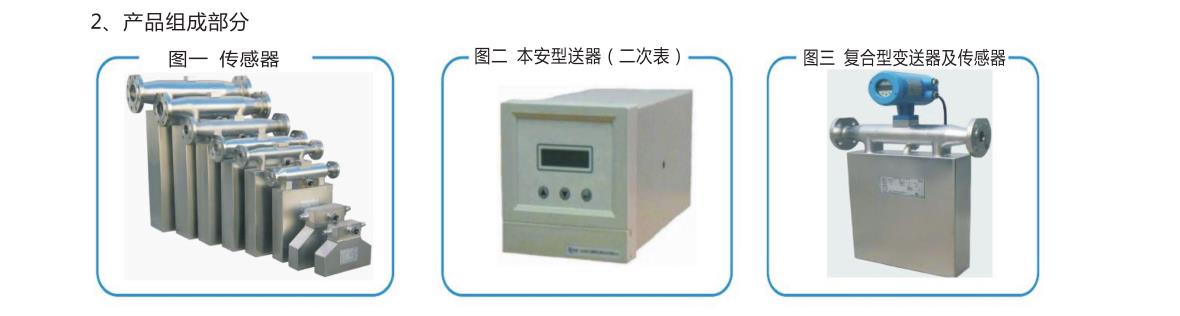

本产品由传感器（一次仪表）和变送器（二次仪表）两部分。
传感器（一次仪表）是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。
变送器（二次仪表）是仪表的显示部分，也是仪表的电气部分.它内部装有电源、模拟电路、数字电路、 显示器和输出等，它的基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度； 并根据上述参数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输；修改流量计参数。变送 器内部都装有安全栅，起防爆隔离保护作用.
复合型流量计的传感器（一次表）是本质安全型，变送器（二次表）是隔爆型，传感器和变送器都可以在 爆炸性气体环境下工作，可以放在危险区。
本安型流量计的传感器（一次表）为本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安 全环境下工作.

|
|
