用途：
本设备适用于各种金属材料及其合金、非金属材料在高真空，高温条件下进行烧结、退火、钎焊、除气处理。也适用于对烧结环境有洁净要求的材料的热处理，例如石英材料的脱羟处理。本电炉高温度可达1600℃。
结构：

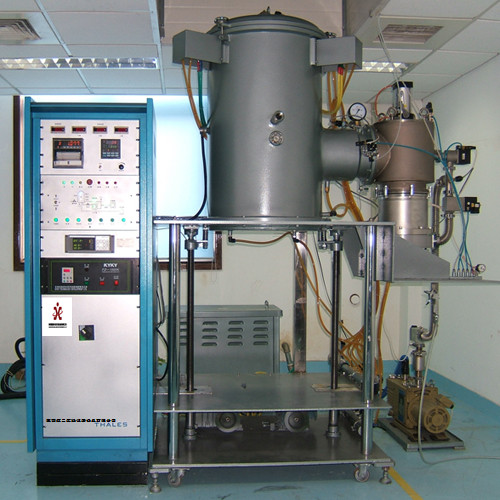

根据客户要求及加热区尺寸不同，本公司生产的真空钼丝炉有立式，卧式，底装式等不同结构。钼丝为加热元件，全金属隔热反射屏保温。主要由炉身，炉盖，发热隔热屏，真空系统和电器控制柜等组成。炉身与炉盖均为水冷夹层结构。内壁为不锈钢，外壁为碳钢，炉身上装有热电偶测温孔。炉盖的升降采用凸轮偏转机构，炉衬采用金属隔热屏结构。炉盖顶部开有观察孔，可观察炉内工作情况。发热体用钼丝加工成之字形钼笼，周围由钼片或不锈钢片组成隔热屏的整体进行隔热。真空系统由油扩散泵，机械泵及真空阀门和管道等组成。电器控制系统由可控硅调压器，大电流变压器，温控仪表及相关电器元件组成。
特点：
1. 独有的加热元件布置结构，炉温均匀好，寿命长。
2. 独有的保温结构，节能性，长寿命。
3. 独有的一体化水、电联接结构，具有故障低，调试快。维护方便的特点。电路设有断水、过流、炉内超温及冷却水超温报警及保护功能。
4. 炉内设有充气超压防爆系统。
5. 人性化设计，合理配置。模拟操作界面及PLC适应生产需要，故障低，自动化程度高，是连续生产产品品质的保证。
|
VMSF系列 真空钼丝烧结炉
|
|
|
设备型号
|
VMSF15-16
|
VMSF30-16
|
VMSF25-16
|
VMSF40-16
|
VMSF50-16
|
VMSF80-16
|
VMSF100-16
|
VMSF150-16
|
|
|
加热尺寸
|
φ90×120
|
φ160×160
|
φ150×200
|
φ200×300
|
φ300×400
|
φ350×600
|
φ500×500
|
φ600×600
|
|
|
冷态真空
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
0.005 Pa
|
|
|
热态真空
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
0.05 Pa
|
|
|
温度
|
1600℃
|
1600℃
|
1600℃
|
1600℃
|
1600℃
|
1600℃
|
1600℃
|
1600℃
|
|
|
使用温度
|
1550℃
|
1550℃
|
1550℃
|
1550℃
|
1550℃
|
1550℃
|
1550℃
|
1550℃
|
|
|
功 率
|
15KW
|
30KW
|
25KW
|
40KW
|
50KW
|
80KW
|
100KW
|
150KW
|
|
|
电 压
|
三相380V
|
三相380V
|
三相380V
|
三相380V
|
三相380V
|
三相380V
|
三相380V
|
三相380V
|
|
|
加热元件
|
钼丝
|
钼丝
|
钼丝
|
钼丝
|
钼丝
|
钼丝
|
钼丝
|
钼丝
|
|
|
测温元件
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
铂铑热电偶
|
|
|
压升率
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
≤2Pa/h
|
|
|
含税，含运，含上门安装调试培训，不含冷水机(因冷水机非我厂生产，故我方可提供生产厂家和型号，客户可自购)
|
|
|
